火車輪輪對快速檢測儀
?
1. 儀器介紹
? ? ? ?火車輪弱磁檢測包括火車車輪踏面及輪緣區域的檢測。檢測方式可選擇手動/自動式掃查，當車輪處于地磁場環境下時，車輪本體與缺陷處的相對磁導率的差異，如果存在裂紋、氣孔或夾雜等缺陷時，缺陷周圍的磁信號將會出現異變，利用高精度的測磁傳感器捕捉信號，再經過數據處理判斷車輪中存在缺陷的位置及大小。由于測磁傳感器采樣頻率的要求，故信號采集時要求測磁傳感器勻速的采集信號，從而更準確的描述出磁感應強度幅值的變化，進一步準確對出現缺陷的區域準確定位及定量。

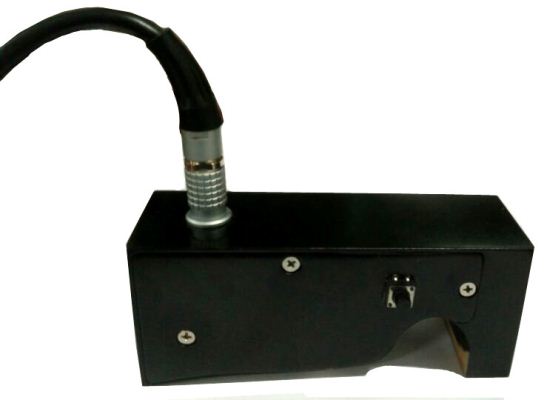

? ? ? ?檢測儀主要由儀器主機箱和測磁傳感器兩部分構成。

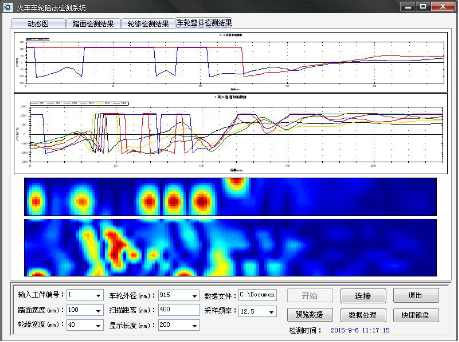

檢測界面
2、技術參數
|
通道數
|
8通道
|
|
測量范圍
|
-250000nT~+250000nT
|
|
分辨率
|
0.1nT
|
|
采樣頻率
|
最高可達1000Hz
|
|
電源容量
|
118wh
|
|
續航時間
|
6小時（可更換電池）
|
|
穩定性
|
8小時，≤5nT
|
|
工作溫度
|
-25℃~85℃
|
|
操作系統
|
WIN7/XP
|
|
操作方式
|
軌跡球、觸摸屏
|
|
外設接口
|
USB2.0（2個）
|
|
存儲容量
|
固態硬盤32G，用戶可用≥20G
|
|
攜帶方式
|
可手提、腰挎
|
?
3、功能特點
（1）踏面數據的采集由6個分布于不用位置的傳感器完成，輪緣數據的采集由2個傳感器完成，實現對踏面和輪緣的全方位實時檢測；
（2）適用于火車輪的踏面及輪緣檢測，具有廣闊的應用前景；
（3）可有效地檢測出Φ0.1mm以上的夾雜和裂紋型缺陷；
（4）采用2 維成像方法，實現對缺陷的可視化；
（5）無需清理待檢試件被測表面或做其他準備工作，被測表面無需填充耦合劑，大大的提高了檢測效率；
（6）設備便攜，操作簡單，檢測過程快捷；
（7）環境適應性強、檢測結果準確。
?
?
?
