鋼制管道在線檢測系統
?
1、儀器介紹
? ? ? ?鋼制管道在線檢測系統是以弱磁檢測技術為原理對管道進行缺陷檢測，并結合渦流測距技術來對管道進行橢圓度測試。當鋼管處在地磁環境下時，其管道本體處與缺陷處的磁場強度是存在差異的，若存在裂紋、氣孔等缺陷時，其周圍的磁信號將會出現異變，鋼制管道在線檢測儀就是利用精度的磁傳感器捕捉到這種變化，再經過數據處理后判斷工件中缺陷的位置及小。此外在同一截面上布置了多個渦流測距傳感器，通過上位機的測量算法可根據測量距離的變化來完成對管道橢圓度的檢測。檢測效果不會受管體表面非導磁性污物的影響，可以實現對管道的非接觸、無損、連續的檢測。
? ? ? ?檢測系統主要由高精度磁矢量傳感器、高分辨率渦流探頭、機械支架、電路機箱和上位機組成。
?

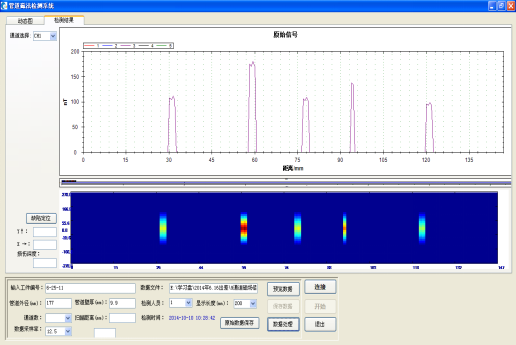

檢測界面
?
2、性能參數
|
通道數
|
12~18
|
|
工作溫度
|
-40℃~70℃
|
|
穩定性
|
8小時，≤5nT
|
|
分辨率
|
1nT
|
|
線性度
|
±10uT，≤1‰；
±60uT，≤1‰；
|
|
配套誤差
|
≤2%
|
|
通道量程
|
-300000nT~+300000nT
|
|
續航時間
|
>24小時
|
|
儀器供電電壓
|
AC220V
|
?
3、技術指標
|
? ? ? ?橢圓度測量
|
0.1%
|
|
? ? ? ?壁厚
|
壁厚的10% ? ? ? ? ? ? ? ??
|
|
? ? ? ?裂紋檢測長度
|
0.3mm
|
|
? ? ? ?靈敏度深度
|
0.5mm
|
?
4、功能特點
● ??可檢測裂紋缺陷、腐蝕缺陷和橢圓度的實時顯示、實時監測和實時報警；
● ??檢測結果準確、靈敏度高。橢圓度測量靈敏度的為0.1%，壁厚測量靈敏度達到壁厚的10%，裂紋檢測長度達到0.3mm，靈敏度深度達到0.5mm;
● ??檢測探頭安裝在相應的檢測小車單元的中心孔洞中，實現非接觸式檢測，確保在檢測過程中被測工件不被劃傷；
● ??設計了可安裝18個傳感器的探頭架，滿足各種管徑管道的檢測，實現對管道缺陷的全面檢測，探頭架可拆卸；
● ??對檢測工件的表面狀態無要求，無需對表面進行打磨和除去油污等處理；
● ??在規定的檢測靈敏度下，現場最大檢測速度能夠達到1m/s；
● ??步進電機控制探頭的勻速行走，實現自動化，并減小了人為誤差；
● ??實現了鋼制管道的現場在線、快速準確的檢測；
?
?
